Resumen
Se llevó a cabo la actualización y modernización de los paneles de control de dos Equipos Preparadores de Floculante marca ASFLOCMR, modelos EPFCA25/100/304/440 y EPFCL25/50/304/440, mediante el reemplazo completo de los gabinetes de operación y la adición de paneles de fuerza. Además, se reemplazó el flujómetro y el sensor de polvos del primer equipo.
Problemática Previa
Los Equipos Preparadores de Floculante (EPF) operaban mediante un panel de control con componentes obsoletos lo que generaba dificultades para su operación, refaccionamiento y mantenimiento.
Uno de los principales problemas en el EPF modelo EPFCA/25/100/304/440 se presentó con el variador de frecuencia, el flujómetro y el sensor de polvo, además de que la interfaz de operación existente presentaba limitaciones importantes ya que el control del sistema se realizaba mediante botones y una pantalla con baja visibilidad, dificultando la manipulación del equipo por parte de los operadores.
En el EPF modelo EPFCL25/50/304/440 el principal problema se presentó en la pantalla táctil y no contaba con refaccionamiento al encontrarse obsoleto, dificultando la operación y ajuste de parámetros.
Destacamos que los EPF’s mantuvieron una operación continua y estable durante años sin presentar fallas relevantes hasta que fue necesaria su actualización.
Soluciones y Resultados

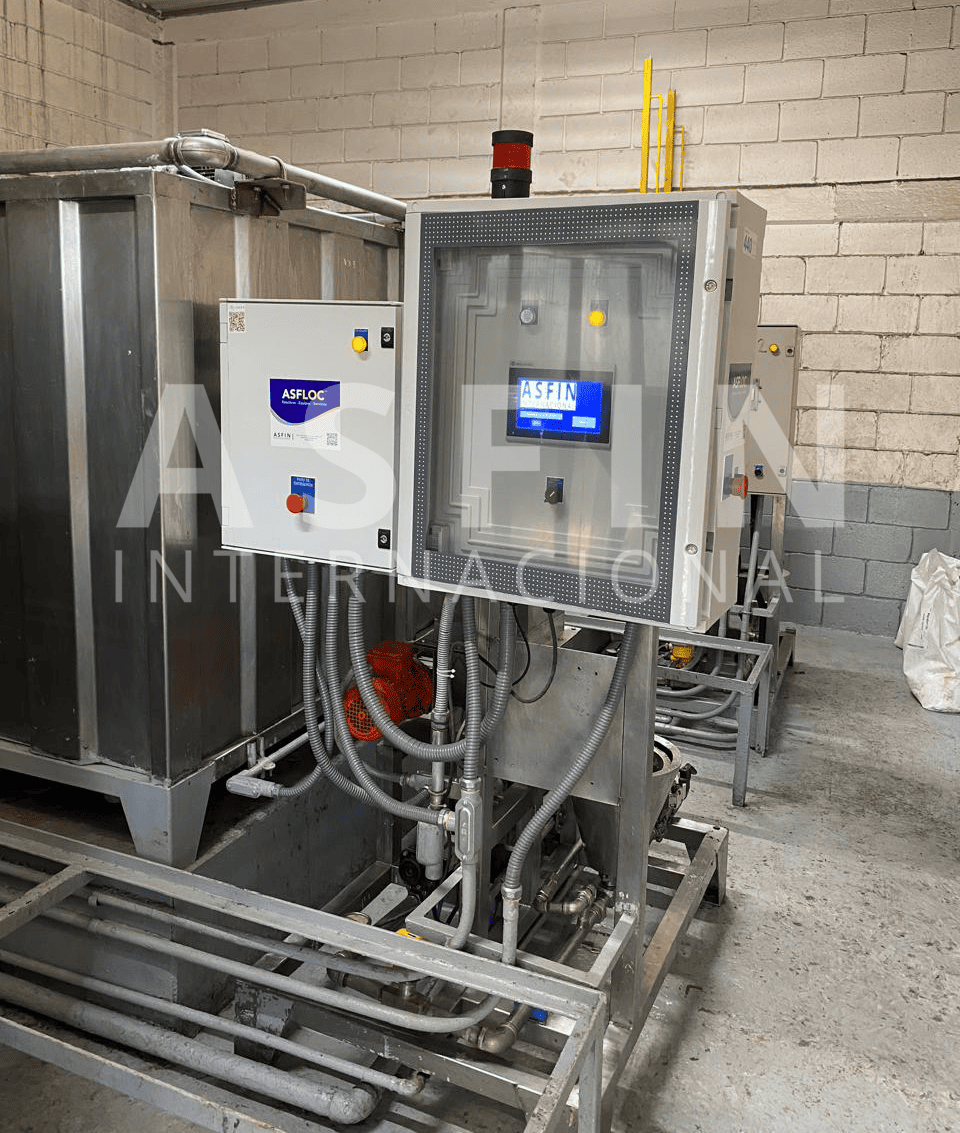

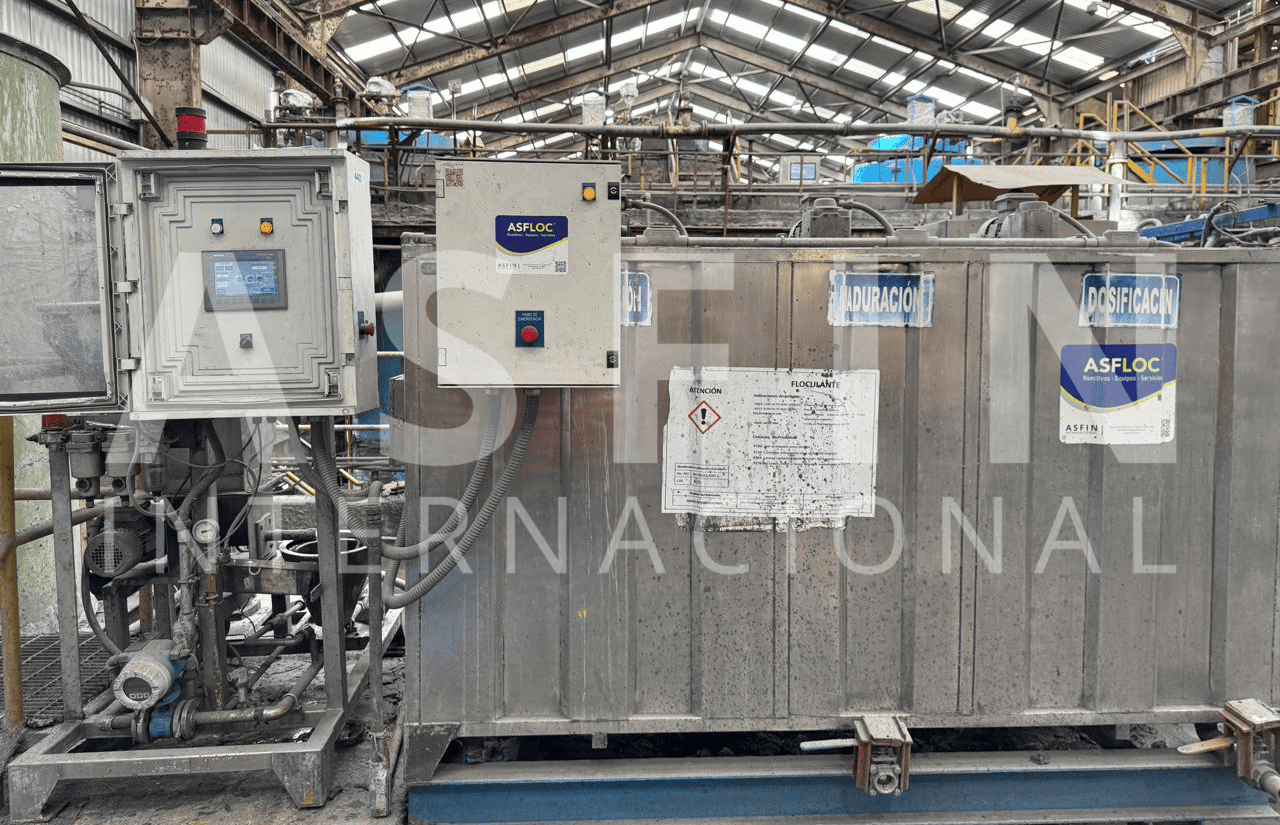

Se realizó la ingeniería, fabricación e integración de los nuevos paneles de control para los Equipos Preparadores de Floculante de cámaras alternantes y de cámaras en línea, sustituyendo completamente los gabinetes y sus componentes eléctricos.
El proyecto incluyó:

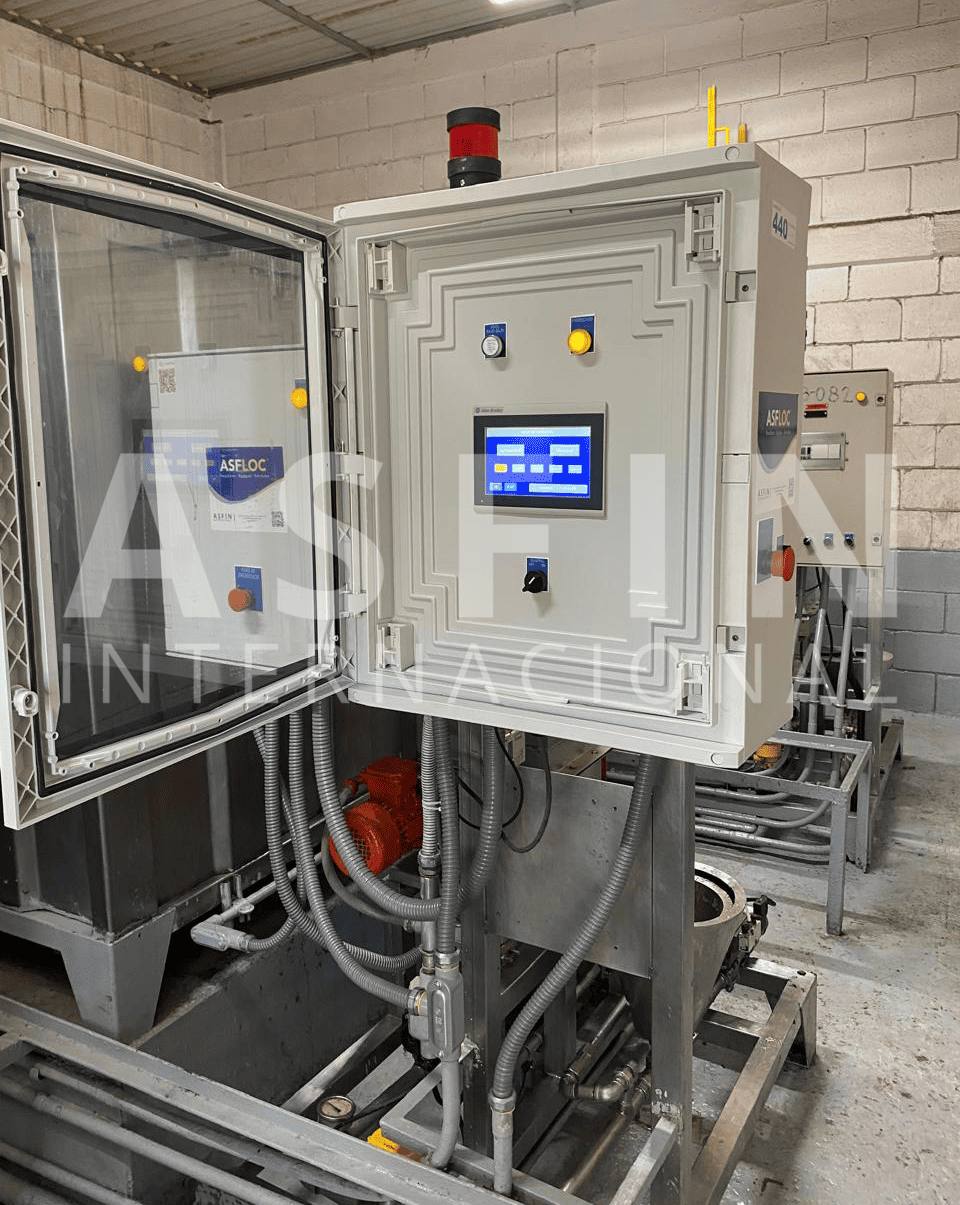

- Panel de control totalmente nuevo y actualizado, con PLC y pantalla táctil marca Siemens
- Incorporación del panel de fuerza
Adicionalmente, para el EPFCA25/100/304/440:
- Reemplazo del sensor de presencia de polvo para la tolva de almacenamiento de polímero
- Cambio del medidor de flujo de agua
La lógica original de operación de ambos EPF se mantuvo, conservando las secuencias automáticas y alarmas ya existentes.

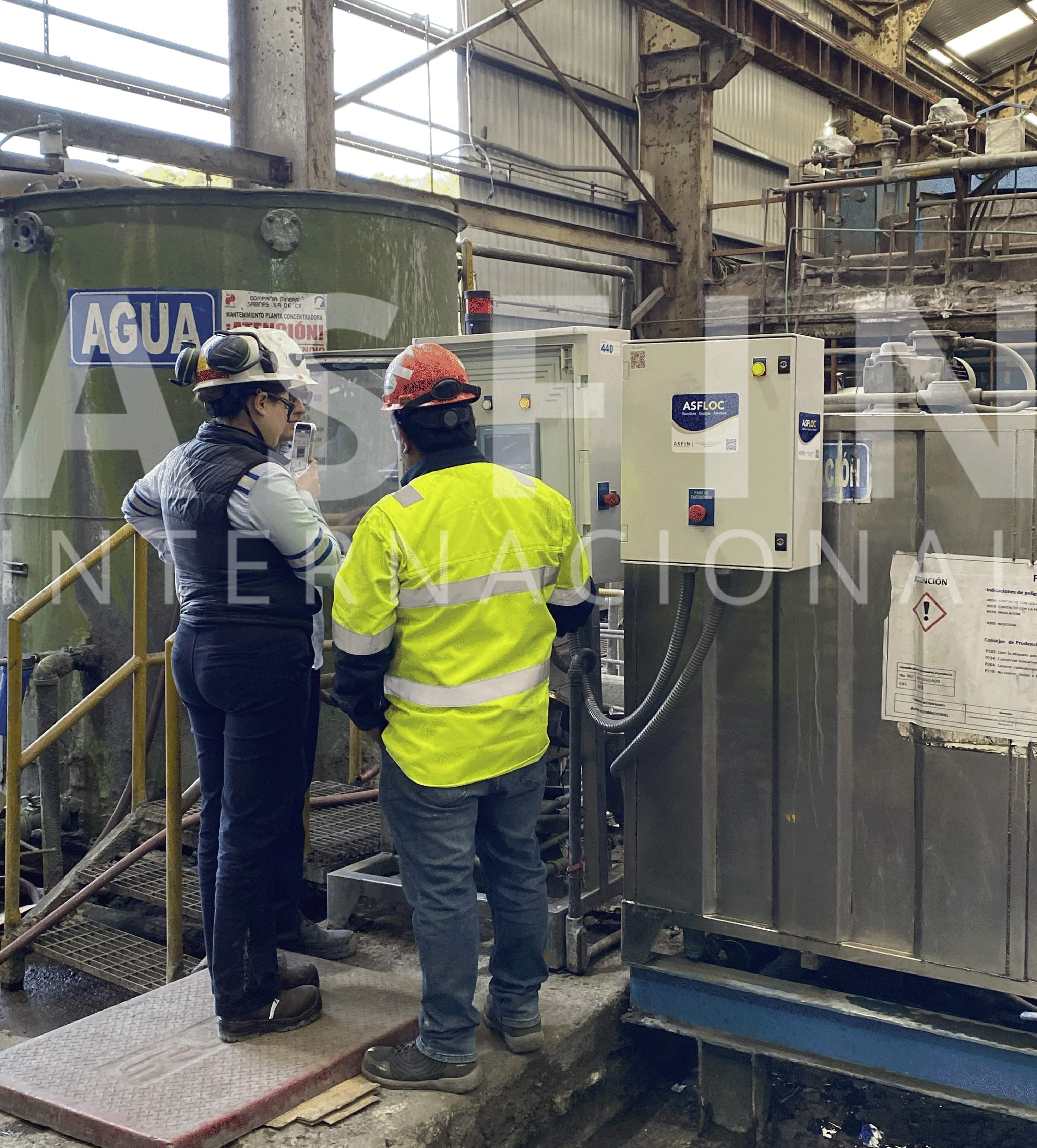

Se realizó la puesta en marcha y capacitación al personal operativo, cubriendo la navegación en el panel táctil, ajuste de concentración, revisión de parámetros, interpretación de alarmas y operación general del nuevo panel de control.
Beneficios
- Modernización completa del sistema de control
- Nuevo PLC con opción disponible para conectarse al cuarto de control del cliente y monitorear el equipo
- Mayor confiabilidad operativa
- Disponibilidad de refaccionamiento
- Facilidad de operación para el personal
- Mejor visualización y gestión de alarmas
- Menor intervención del personal
